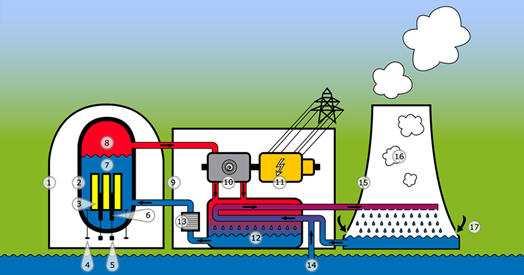

1. Reaktorkuppel
2. Reaktordruckbehälter 3. Brennelemente 4. Wasser (H20) 5. Steuerstäbe 6. Steuerstabantriebe 7. Druckhalter 8. Dampferzeuger 9. Frischdampf |
10. Maschinenraum (ohne Betonabschirmung)
11.Turbinen 12.Generator und Erregermaschine 13. Kondensator 14. Vorwärmeanlage 15. Flusswasser 16. Kühlturm 17. Wasserdampf 18. Luft |
1. Reaktorkuppel
2. Reaktordruckbehälter 3. Brennelemente 4. Umwälzpumpe 5. Steuerstabantriebe 6. Steuerstäbe 7. Wasser (H20) 8. Frischdampf 9. Betonabschirmung |
10.Turbinen
11.Generator und Erregermaschine 12. Kondensator 13. Vorwärmeanlage 14. Flusswasser 15. Kühlturm 16. Wasserdampf 17. Luft |

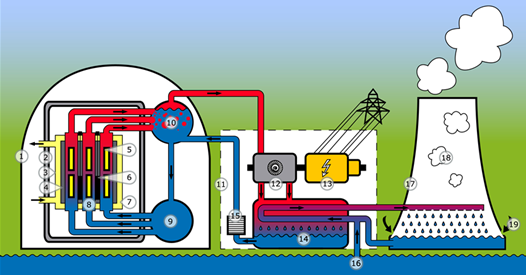

1. Reaktorkuppel
2. Betonabschirmung 3. Reaktorstahlbehälter (nicht druckfest) 4. Graphitmodulator 5. Brennelemente 6. Steuerstäbe 7. Schutzgas (Wasserstoff /Helium) 8. Brennelement-Druckrohr 9. Wasserverteiler |
10. Dampfabscheider
11.Maschinengebäude 12. Turbinen 13. Generator und Erregermaschine 14. Kondensator 15. Vorwärmeanlage 16. Flusswasser 17. Kühlturm 18. Dampf 19. Luft |

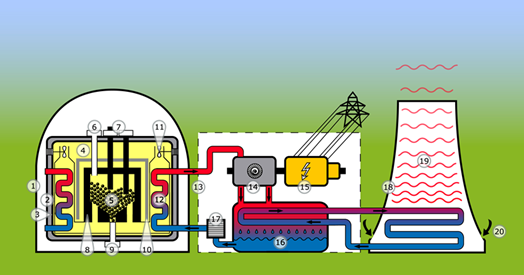

1. Reaktorkuppel
2. Spannbetonbehälter 3. Dichthaut aus Stahl 4. Heliumgas 5. Kugelhaufen (Graphit- und Borkugeln) 6. Kugelzugaberohr 7. Steuerstäbe 8. Neutronenreflektor 9. Kugelabzugsrohr 10. Eisenschild |
11. Kühlgasgebläse
12. Maschinengebäude 13. Turbinen 14.Generator und Erregermaschine 15. Kondensator 16. Vorwärmeanlage 17. Kühlturm 18. warme Luft 19. Luft |

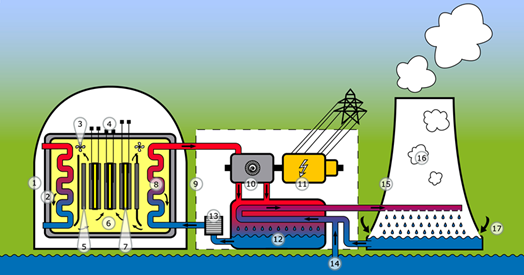

1. Reaktorkuppel
2. Betondrucktank 3. Gasumwälzpumpe 4. Steuerstabantriebe mit daran befindlichen Steuerstäben 5. Graphitmodulator 6. CO2-Gas 7. Brennelemente 8. Wärmetauscher /Dampferzeuger (englisches Orignal: Heat exchanger) |
9. Maschinengebäude
10. Turbinen 11.Generator und Erregermaschine 12. Kondensator 13. Vorwärmeanlage 14. Flusswasser 15. Kühlturm 16. Dampf 17. Luft |

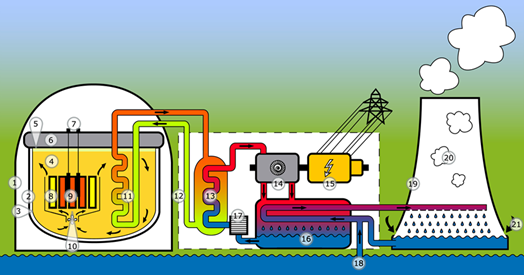

1. Reaktorkuppel
2. Sicherheitstank 3. Reaktortank (rostfreier Stahl) 4. Primärnatrium für Primärnatriumkreislauf 5. Schutzgasatmosphäre (Argon) 6. Deckel 7. Steuerstabantriebe mit daran befindlichen Steuerstäben 8. Brennelemente (Brutzone) 9. Brennelemente (Spaltzone) 10. Primärnatriumpume |
11.Zwischenwärmetauscher, Sekundärnatriumkreislauf
12. Maschinengebäude 13. Dampferzeuger 14. Turbinen 15. Generator und Erregermaschine 16. Kondensator 17. Vorwärmeanlage 18. Flusswasser 19. Kühlturm 20. Dampf 21. Luft |
